KYT-F 同心異徑限位橡膠接頭

產品介紹
產品優勢
產品特點
典型案例
零部件材料
技術參數
產品示意圖
相關產品
產品服務
訂貨須知

KYT-F同心異徑可曲撓橡膠接頭是在KXT橡膠接頭的基礎上改良的，管道管徑發生變化（連接的管徑不一樣）減震和熱脹冷縮的解決產品。KYT-F同心異徑橡膠接頭主要特點是可解決金屬管道連接時不同口徑的問題，同時有減震降噪的作用，可節約管道安裝零件，節約成本。它由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。

產品名稱：KYT-F同心異徑限位橡膠接頭
產品別名：異徑橡膠接頭、大小頭橡膠接頭、減震器、避震喉、軟連接、橡膠撓性接頭、異徑橡膠管接頭等
接頭規格：【DN40mm-DN600mm】

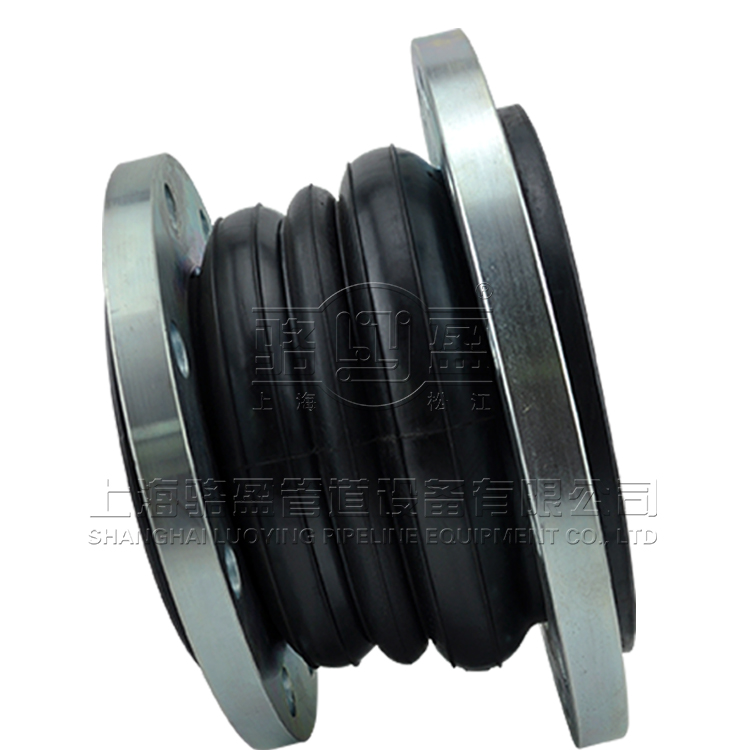

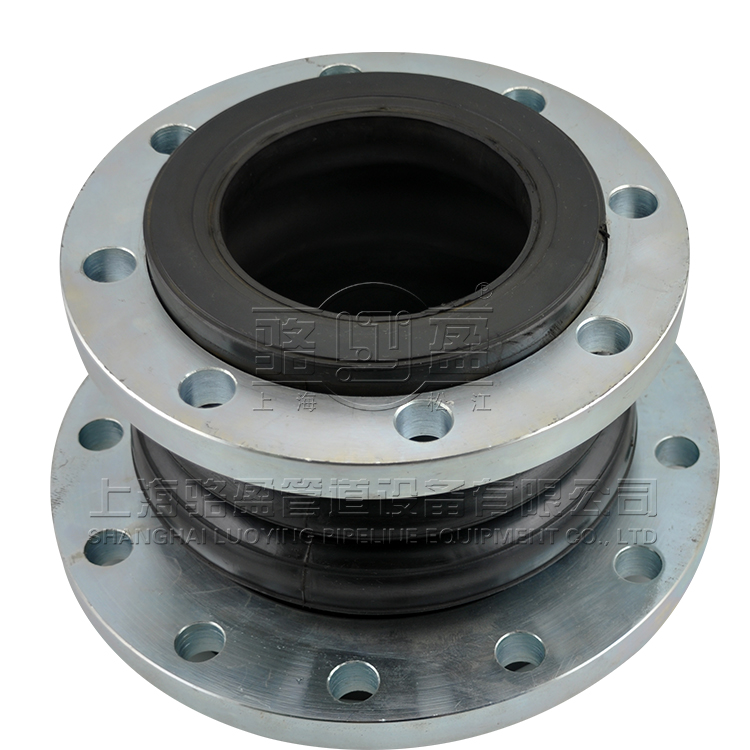

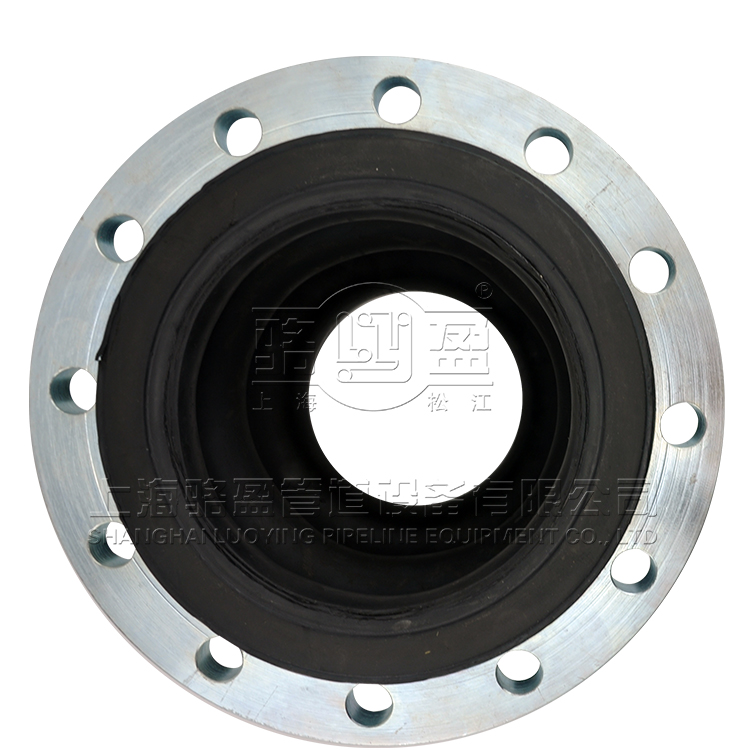

接頭顏色：黑色,實物顏色見商品展示圖片.
適用范圍：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、天然氣等】
產品：
接頭材質：~型合成橡膠;產品~沒有污染,不含鉛等有毒物.
減震等級：A級，減震性佳
工作溫度：-40度至80度（還可加工耐高溫接頭）

質量穩定:實行全過程質量監控，細致入微，全方位檢測!
價格合理:高效內部成本控制，減少了開支，讓利于客戶!
交貨快捷:好生產流水線，充足的備貨，縮短了交貨期!

在線咨詢

銷售熱線：021-622-00727

產品優勢

KYT-F同心異徑橡膠接頭主要特點是可解決金屬管道連接時不同口徑的問題，同時有減震降噪的作用，可節約管道安裝零件，節約成本。

1、體積小、重量輕、彈性好、安裝維修方便。

2、安裝時可產生橫向、軸向、角向位移，不受管道不通心，法蘭不平行的限制。

3、工作時可降低結構傳遞噪音，減震能力強。

KYT-F同心異徑橡膠接頭具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點，可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送－15℃～120℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送－30℃～250℃以上的上述介質或油、濃酸濃堿、固態物料。

產品特點

1.該產品可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心度等問題。

2.根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種，適應多種介質和環境。

3.材料屬橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。

4.如架空使用可配彈性支架，安裝時螺栓要用對角法上緊。

5.如管路壓力過高時，應用螺栓將兩端法蘭連在一起。

6.如用其它標準，可另行說明。本產品工作壓力等級分0.6MPa，1.0MPa。

7、可曲繞橡膠接頭正常適用介質是溫度0-60°C的普通水，特殊介質如：油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下，應選用相對應得特殊材料橡膠接頭，不可盲目串用或通用。

典型案例

駱盈同心異徑限位橡膠接頭為多個管道運行提供了有力保障

上海駱盈是國內管道配件的龍頭企業，駱盈主要采用主要采用中國GB、JB，美國API、ANSI，英國BS，德國DIN，法國NF，日本JIS、JPI等國內外標準生產制造。專業生產KXT 型可曲撓單球體橡膠軟接頭、雙球體橡膠接頭、異徑橡膠接頭、橡膠彎接頭，可曲撓橡膠接頭防護裝置，橡膠減震器，隔震墊，阻尼彈簧減震器，鴨嘴閥（橡膠排污止回閥），單、雙法蘭傳力接頭、限位伸縮接頭，大撓度松套補償接頭，法蘭式球形接頭，套管式伸縮器，柔性、剛性防水套管，鋼制柔性接頭，不銹鋼波紋補償器，金屬軟管，不銹鋼圓、矩形波紋補償器，煙風道橡膠、纖維織物補償器，閘閥、截止閥、球閥、蝶閥、水力控制閥等系列產品。這些產品廣泛應用于給排水處理、石油、化工、冶金、礦山、電力、醫藥食品、真空設備、消防器材及高層建筑等領域。我公司競爭優勢比較突出，首先體現在一站式服務能力上。從設計-總包-托管運營的一站式服務模式，提高了水處理行業的進入門檻。另外公司積累了豐富的行業數據和工程建設經驗，并在此基礎上建立了石油化工、煤化工專業水樣數據庫，同時形成了具有駱盈特色的研發模式，這些因素構成了公司的競爭優勢。

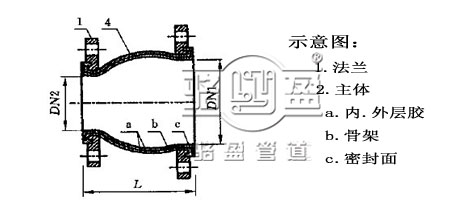

產品示意圖

同心異徑橡膠接頭

零部件材料

序號 No.	部位 Part	材料 Material
1	主體 Body	天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM)
2	內、外襯 Inner & Outer Rubber	天然橡膠（NR）氯丁橡膠（CR）丁基橡膠（IIR）丁腈橡膠（NBR）氟橡膠（FKM）三元乙丙橡膠（EPDM）聚四氟乙烯（PTFE）
3	主體骨架 Body Carcass	尼龍簾布 Nylon cord fabric
4	增壓環 Reinforcing Ring	多股鍍銅鋼絲 Multi-strand coppering steel wire
5	法蘭 Flange	鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

技術參數

DN大×DN小	長度	軸向位移		橫向位移	偏轉角度
DN大×DN小	長度	伸長	壓縮	橫向位移	偏轉角度
80×40	180	20	30	45	35°
80×50	180	20	30	45	35°
80×65	180	20	30	45	35°
100×50	180	20	30	45	35°
100×65	180	20	30	45	35°
100×80	180	20	30	45	35°
125×65	180	20	30	45	35°
125×80	200	22	30	40	35°
125×100	200	22	30	40	35°
150×50	190	20	30	45	35°
150×80	190	20	30	45	35°
150×100	200	22	30	45	35°
200×100	200	22	30	45	35°
200×125	200	25	35	40	30°
200×150	220	22	30	40	35°
250×200	220	25	35	40	30°
300×200	220	25	35	40	30°
300×250	220	25	35	40	30°
350×200	220	25	35	40	30°
350×300	220	25	38	35	30°
400×350	220	25	38	35	30°
500×400	230	28	38	35	26°
600×400	240	28	38	35	26°
600×500	240	28	38	35	26°
注：1、特殊要求可按用戶圖紙制作,球體可做丁腈橡膠，三元乙丙，氯丁橡膠等材質。 2、懸空給水使用DN200以上產品，管道有固定支撐或固定托架，否則產品應安裝防拉脫裝置。

產品服務

專業制造、專業服務，駱盈為你創造更多價值
不斷提升服務質量，精益求精，“真誠的服務”是駱盈永恒的主題。駱盈嚴格按照 9001-2000 要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此駱盈做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到規定要求，寬度超過標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務
1、守信合同，保證及時供貨，隨時保持與客戶聯系 2、對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
1、駱盈產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2、產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3、對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，共同提高駱盈的產品質量與服務質量。

訂貨流程與須知

1、客戶采購清單請傳真至 021-64207088 E-mail：luoying@luoyingsh.com，或來電咨詢 021-62212627。
2、收到客戶采購清單，為客戶提供產品型號選型與報價（價格清單）。
3、具體商定：交貨期、特殊要求等事宜。

訂貨須知
1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
